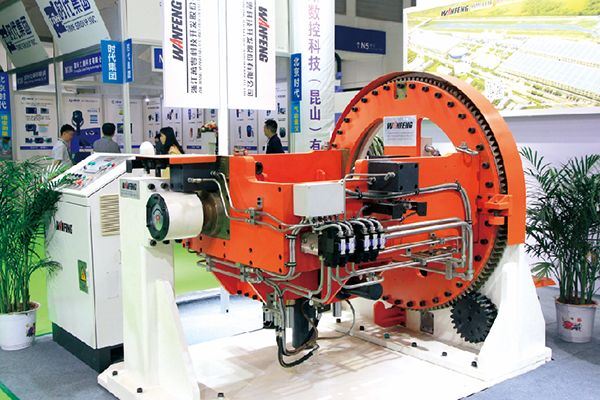

실린더 헤드용 GDC 기계 기울이기
이중 서보 컨트롤은 180도 기울기를 고정밀으로 실현하고, 자동차용 실린더 헤드 생산의 다양한 주조 공정을 충족시다.
고정 프레임워크는 바닥 베이스, 작업 벤치, 마스터 실린더 설치 플레이트 및 4개의 스탠딩 기둥으로 구성됩니다.
움직이는 템플릿 구조는 마스터 실린더 플레이트 및 이동 템플릿으로 연결된 세 개의 크롬 도금 가이드 기둥에 의해 슬라이드 장치로 통합되며, 최대 고정 템플릿에 고정 된 가이드 부시 및 마스터 실린더에 의해 최대 고정 템플릿에 걸려 있습니다. 이러한 구조는 열을 멀리 부품을 이동하고 열 변형으로 인한 템플릿의 불안정을 방지합니다.
근접 스위치를 조정하여 템플릿의 수직 스트로크를 이동하는 모든 위치에서 다이 잠금, 열기 및 배출을 실현합니다. 다양한 크기의 금형에 적합하며 정확하게 조정및 배치할 수 있습니다(네 면 모두에 대한 근접 센서).
여행 크레인은 기계의 중심으로 금형을 밀어, 업 몰드는 움직이는 템플릿에서 U 형 홈에 의해 볼트와 금형을 연결합니다. 다운 몰드는 자동 잠금 블록을 밀어 세 개의 오일 실린더에 의해 자동 잠금 드라이브를 실현한다. 사이드 코어 설치는 측면 연결 플레이트에 측면 코어와 U 형 홈에 스터드의 조인트에 의해 완료됩니다.
배출 하이드로 실린더는 기계 하단 베이스에 설치됩니다. 실린더의 피스톤은 자동 제품 배출 및 배출 핀 리셋을 실현하기 위해 U 형 블록에 의해 금형 배출 플레이트와 연결되어 있습니다. 이러한 종류의 구조는 오일 누출을 신속하게 발견하고 중력력으로 유압 오일이 흘러나는 것을 피할 수 있습니다.
4개의 강화된 측면 코어 구조가 금형 개구부 및 잠금을 반전설치 실린더로 마무리하여 두 개의 가이드 기둥을 밀어넣습니다. 커버가 있는 가이드 구조는 충돌으로부터 실린더를 보호할 수 있습니다.
